TRIMOFON - protihrupne ograje

Učinkovito varujejo ljudi pred hrupom in jim omogočajo mirno in prijazno bivanje v svojem okolju.

trt00601-vn25.jpgTRIMOFON protihrupna ograja

Detajli:

Prerez pritrdilnih elementov         Prerez cevnega absorberja
trt00602-btsu.jpgPrerez pritrdilnih elementov trt00603-lxty.jpgPrerez cevnega absorberja

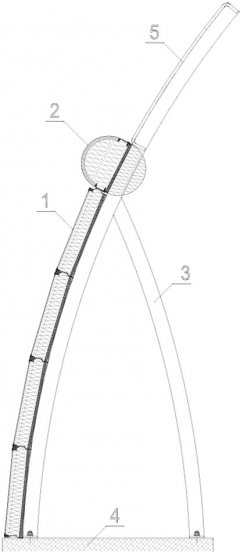

Prerez TRIMOFON ograje:
trt00604-8dft.jpg1 - absorpcijski protihrupni panel
2 - cevni absorber
3 - nosilna konstrukcija
4 - temelj
5 - transparentni panel (ob večjih višinah)

Tehnični podatki:

Sestava:

Osnovni sestavni elementi ograje so:

  • absorbcijski protihrupni paneli,
  • cevni absorber,
  • nosilna konstrukcija
  • temelji
  • transparentni panel (ob večjih višinah).

Dimenzije:

absorbcijski panel:

  • izdelan iz ukrivljenih pločevin iz nerjavečega jekla debeline 0,8 mm,
  • vsebuje vgrajeno polnilo iz mineralne volne, ki poleg odličnih akustičnih lastnosti zagotavlja tudi dolgo življenjsko dobo,
  • dodatno zaščito z negorljivo tehnično tkanino z visokimi
  • mehanskimi karakteristikami in
  • vgrajeno ima še vremensko odporno lesocementno ploščo za boljšo zvočno izolativnost.

cevni absorber:

  • v tehničnem pogledu izboljšuje učinkovitost ograje, sestavljen je iz enakih materialov kot absorbcijski paneli.

nosilna konstrukcija:

  • izdelana iz standardiziranih jeklenih profilov in
    antikorozijsko zaščitena s postopkom vročega cinkanja ter dodatnim prekrivnim premazom. Sidranje je izvedeno s sidrnimi vijaki. Raster nosilnih stebrov ograje 2.5 m.

Gradbeno fizikalne lastnosti:


TRIMO d.d. Inženiring in proizvodnja montažnih objektov
Prijateljeva cesta 12
SI - 8210 Trebnje
tel.: 07/346 02 00
fax: 07/346 01 27
e-pošta: trimo@trimo.si
splet: www.trimo.si
