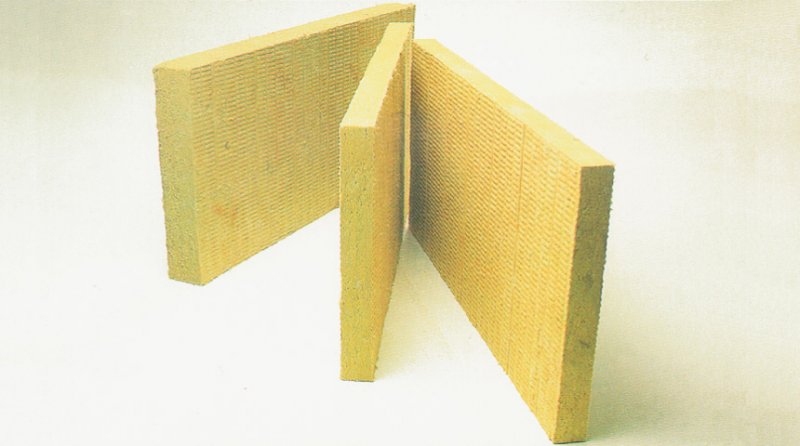

TERVOL FP, FP-L - prezračevana fasada

TERVOL FP, FP-L so izolacijske plošče namenjene za zvočno in toplotno izolacijo zunanjih zidov pri različnih izvedbah prezračevanih fasad. Plošče FP-L se uporabljajo za izolacijo objektov do višine 12 m, za višje objekte pa se uporabljajo izolacijske plošče FP.




Tehnični podatki:

Material:

kamena volna

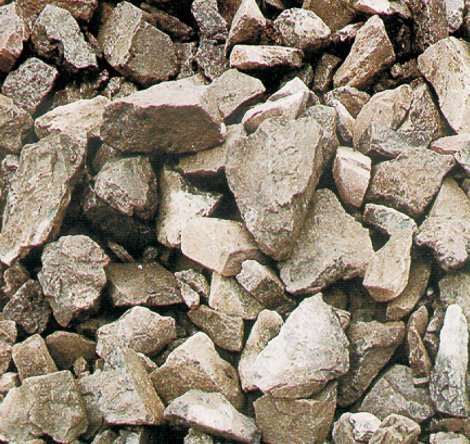

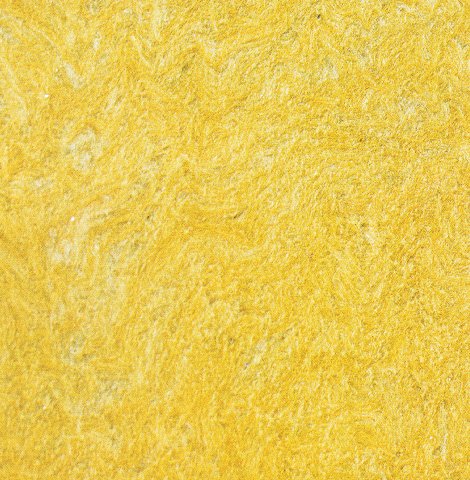

trm00102-fg7c.jpg trm00103-hnr7.jpg

Dimenzije:

  • format 1000 x 600 mm
  • debelina 40 mm - 50 mm - 60 mm - 80 mm - 100 mm - 120 mm - 140 mm

Skupina uporabnosti (po DIN18165/T1):

WV - neodporen na tlačne obremenitve, vendar z razplastno in strižno trdnostjo, potrebno za nošenje lahkih oblog

Koeficient toplotne prevodnosti:

TERVOL FP

  • računska - λR = 0,040 W/mK
  • izmerjena - λZ = 0,038 W/mK

TERVOL FP-L

  • računska - λR = 0,040 W/mK
  • izmerjena - λZ = 0,040 W/mK

Gorljivost:

negorljiv, razred A1 po DIN 4102

Mehansko-konstrukcijske lastnosti:

razplastna trdnost:

  • TERVOL FP σA > 0,030 N/mm2
  • TERVOL FP-L σA > 0,021 N/mm2

Obstojnost:

  • kemijsko nevtralen
  • časovno obstojen
  • odporen na mikroorganizme

Kaširanje:

Na plošče vseh dimenzij se lahko po naročilu kašira naslednje materiale: aluminijasta folija, bel stekleni voal, črn stekleni voal, natron papir.

Priporočena debelina toplotne izolacije:

8 - 12 cm

Kvaliteta:

preizkušen in atestiran na Zavodu za gradbeništvo v Ljubljani po zahtevah standarda DIN 18165

Pribor:

TERMO - PP

plastično pritrdilno sidro za pritrjevanje toplotne izolacije pri prezračevani fasadi, poraba 10 kosov na m2, za debelino plošč 50/80/100 mm

TERMO - FS

plastično pritrdilno sidro za pritrjevanje toplotne izolacije pri obzidani prezračevani fasadi, poraba 10 kosov na m2, za debelino plošč 50/80/100/120 mm

Cenik:

Cenik je na voljo pri prodajalcu.

Detajli:

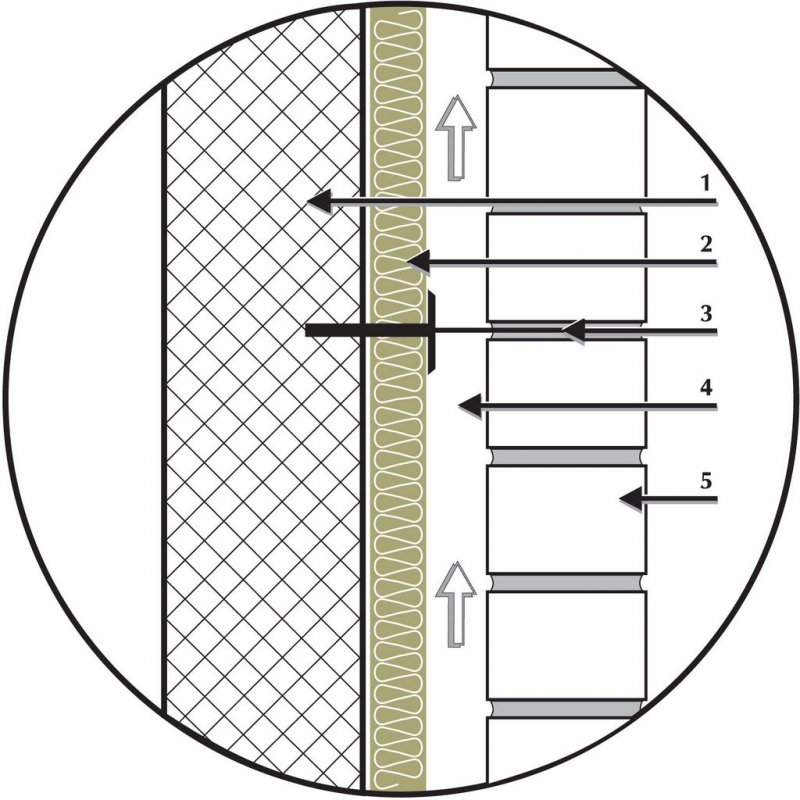

Detajl prezračevane fasade - TERMOFAS

trm00305-mhdv.jpg    1 - armiran beton, 15 cm
2 - toplotna izolacija TERVOL FP (FP-L), 10 cm
3 - pritrdilna sidra (10/m2)
4 - zračni prostor
5 - silikatna opeka NF, 1

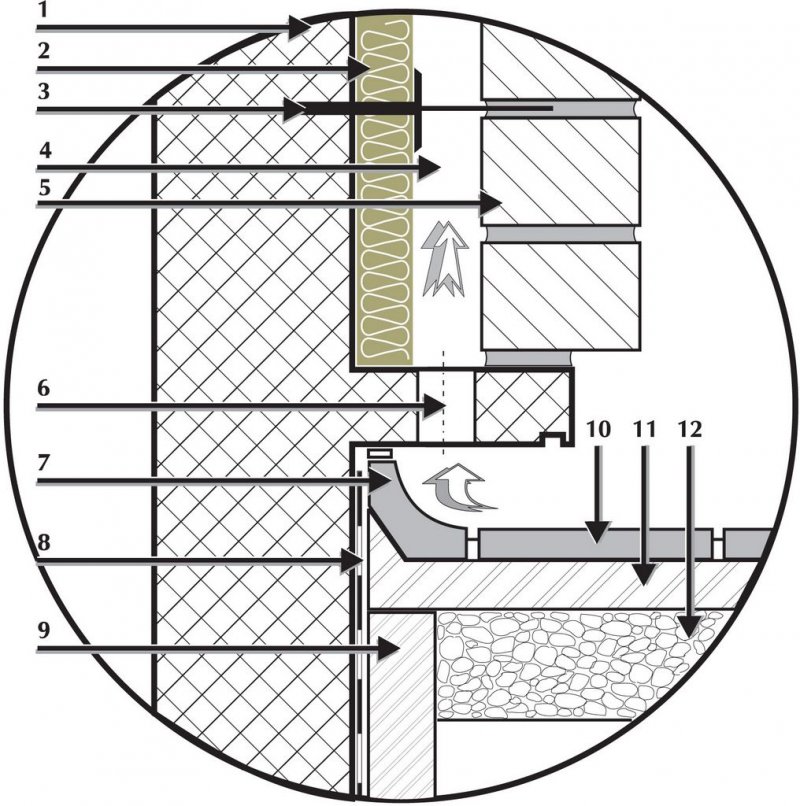

Detajl fasadnega podstavka:

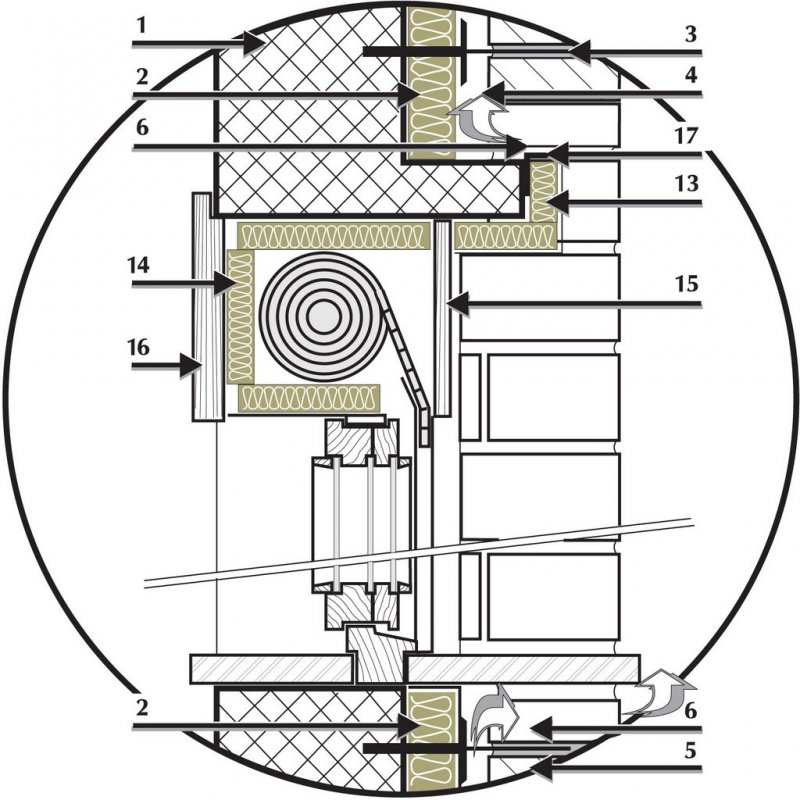

Detajl okna z roletno omarico:


1 - armiran beton, 15 cm
2 - toplotna izolacija
TERVOL FP (FP-L), 10 cm
3 - pritrdilna sidra 10/m2
4 - zračni prostor
5 - silikatna opeka NF
6 - prezračevalna odprtina
7 - betonski zaključni kotnik
8 - hidroizolacija
9 - betonski porolit
10 - betonske plošče
11 - podložni beton
12 - gramozno nasutje
13, 14 toplotna izolacija
TERVOL TP 12
15 - lesena obloga
16 - pokrov roletne omarice
17 - konzolni nosilec
