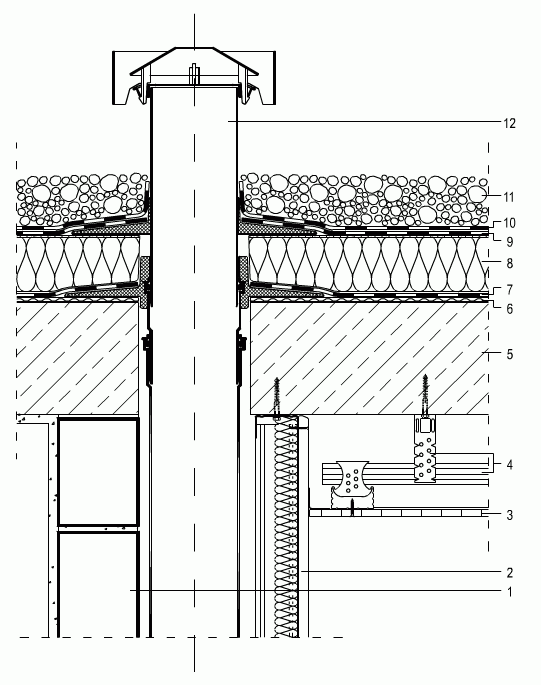

prehod zračnika skozi neprezračevano nepohodno ravno streho
| AB strešna konstrukcija - obloga strešne konstrukcije in nasutje - zračnik iz umetne snovi - zidan opečni jašek z enostransko oblogo iz mavčno-kartonskih plošč - obešena stropna obloga iz mavčno-kartonskih plošč |
Osnovni elementi detajla
- Opečna stena jaška
- Montažna enoslojna obloga jaška iz mavčno-kartonskih plošč na kovinski podkonstrukciji, zvočno in toplotno izolirana
- Obloga stropa iz mavčno-kartonskih plošč (enoslojno)
- Kovinska (aluminijasta) podkonstrukcija stropne obloge
- AB (stropna) konstrukcija
- Ločilni in izravnalni sloj
- Parna zapora
- Toplotna izolacija ravne strehe debeline 80 mm, enostransko prelepljena s steklenim voalom
- 1. sloj hidroizolacije
- 2. sloj hidroizolacije
- Prodnato nasutje debeline 5,0 cm kot zaščita hidroizolacije
- Strešni zračnik iz poliuretana z integrirano PVC cevjo, dimenzije DN 125
