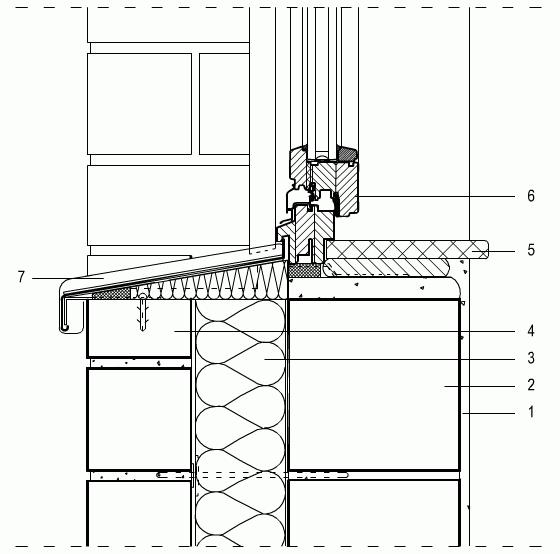

spodnji zaključek okna (lesen okvir) v dvoslojni zunanji steni

toplotno izolirana zunanja stena - fasadni zid brez prezračevanega medprostora - okno z lesenim okvirjem in izolacijsko zasteklitvijo - notranja okenska polica iz kamna - zunanja okenska polica iz pločevine

 spodnji zaključek okna (lesen okvir) v dvoslojni zunanji steni



DWG DWG datoteka



Osnovni elementi detajla

  1. Notranji omet
  2. Zunanja nosilna stena iz opečnih votlakov debeline 20,0 cm
  3. Toplotna izolacija zunanje zidane nosilne stene debeline 100 mm
  4. Fasadni zid iz silikatnih zidakov debeline 11,5 cm
  5. Notranja okenska polica iz naravnega kamna 20 mm, širina 180 mm
  6. Dvokrilno leseno okno z izolacijsko zasteklitvijo, odpiranje na vertikalni in horizontalni osi
  7. Zunanja okenska polica iz aluminija 2,0 mm, širina 250 mm
