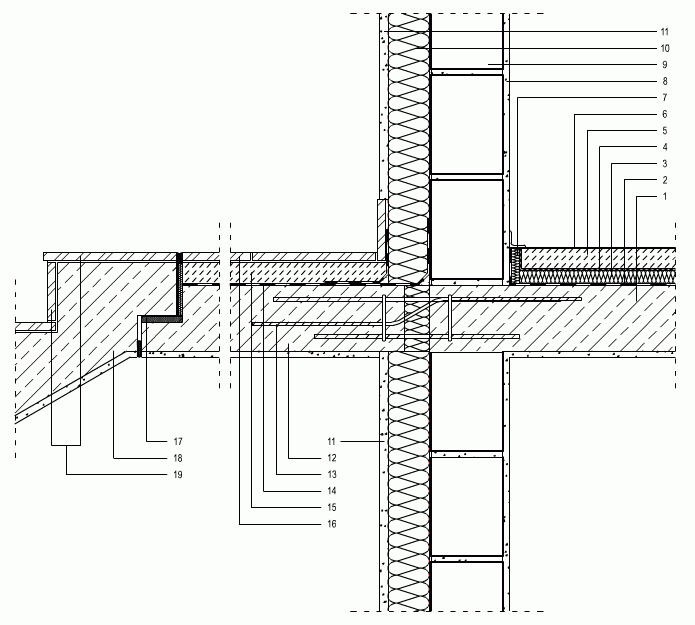

prehod stropne plošče s toplotnoizolativnim elementom v stopniščno konstrukcijo

AB stropna konstrukcija - toplotnoizolativni armirni prehodni element - AB stopniščna konstrukcija - toplotno izolirana zunanja stena z ometom

prehod stropne plošče s toplotnoizolativnim elementom v stopniščno konstrukcijo



DWG DWG datoteka



Osnovni elementi detajla

  1. Armiranobetonska stropna konstrukcija
  2. Parna zapora
  3. Zvočna in toplotna izolacija pod estrihom debeline 35 mm
  4. Ločilni sloj in zaščita zvočne izolacije - PE folija
  5. Mavčni estrih 35 mm
  6. PVC talna obloga
  7. Dilatacija med steno in estrihom
  8. Notranji omet
  9. Zunanja nosilna stena iz opečnih votlakov debeline 17,5 cm
  10. Toplotna izolacija zunanje zidane nosilne stene debeline 100 mm
  11. Debeloslojni zunanji silikatni omet 20-30 mm
  12. Zunanji armiranobetonski stopniščni podest
  13. Toplotnoizolativni armirni prehodni element med stropno konstrukcijo in zunanjim stopniščnim podestom
  14. Hidroizolacija zunanje stopniščne konstrukcije
  15. Cementni estrih
  16. Talna obloga iz naravnega kamna
  17. Elastomerno dilatacijsko ležišče med podestom in stopniščno konstrukcijo
  18. Zunanja armiranobetonska stopniščna konstrukcija
  19. Obloga stopnic iz naravnega kamna
