stropna plošča s toplotnoizolativnim elementom v stiku z dvoslojno zunanjo steno

AB stropna konstrukcija - toplotnoizolativni armirni prehodni element - AB konzoli nosilec fasadnega zidu - fasadni zid s prezračevanim medprostorom - okno z lesenim okvirjem v dvoslojni zunanji steni

stropna plošča s toplotnoizolativnim elementom v stiku z dvoslojno zunanjo steno



DWG DWG datoteka

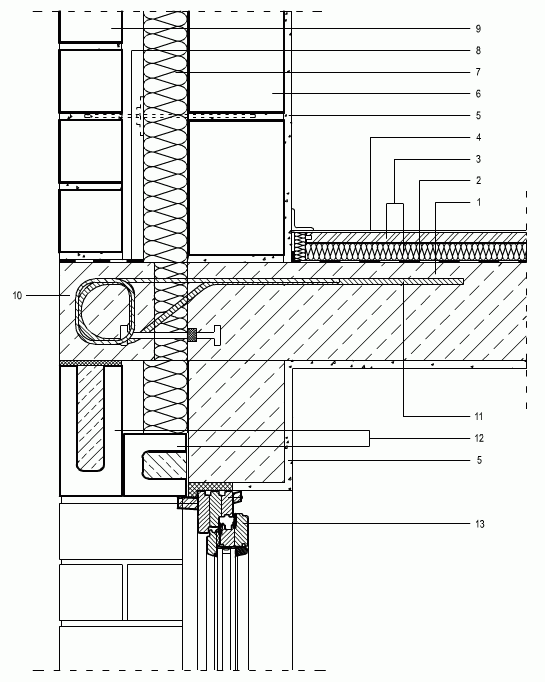

Osnovni elementi detajla

  1. Armiranobetonska stropna konstrukcija
  2. Parna zapora
  3. Suhi estrih (iz toplotne in zvočne izolacije ter iverne plošče) 50 mm
  4. Tekstilna talna obloga
  5. Notranji omet
  6. Zunanja nosilna stena iz opečnih votlakov debeline 17,5 cm
  7. Toplotna izolacija zunanje zidane nosilne stene debeline 80 mm
  8. Hidroizolacija
  9. Fasadni zid iz silikatnih zidakov debeline 11,5 cm
  10. AB konzolni nosilec fasadnega zidu
  11. Toplotnoizolativni armirni prehodni element med stropno konstrukcijo in konzolnim nosilcem fasadnega zidu
  12. Tipizirana okenska preklada iz silikatnih zidakov
  13. Dvokrilno leseno okno z izolacijsko zasteklitvijo, odpiranje na verikalni in horizontalni osi
