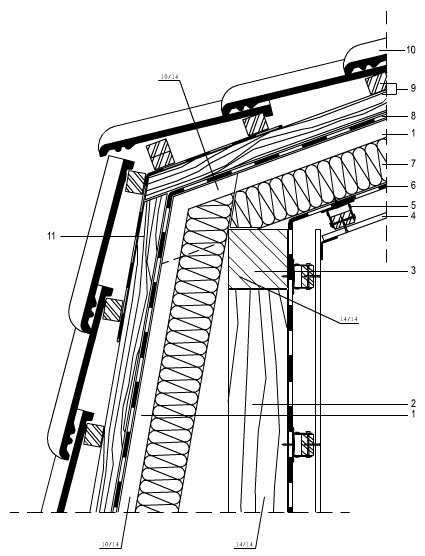

detajl preloma strešine v mansardni strehi s kritino BRAMAC

lesena strešna konstrukcija - toplotna izolacija med špirovci - strešna kritina Bramac - notranja obloga ostrešja iz mavčno-kartonskih plošč




DWG DWG datoteka



Osnovni elementi detajla

  1. Lesena strešna konstrukcija - špirovci 10x14 cm
  2. Lesena strešna konstrukcija - lega 14x14 cm
  3. Lesena strešna konstrukcija - soha 14x14 cm
  4. Notranja obloga ostrešja iz mavčno-kartonskih plošč, 12,5 mm
  5. Kovinska (aluminijasta) in lesena podkonstrukcija notranje obloge ostrešja
  6. Parna zapora
  7. Toplotna izolacija strehe med špirovci iz mineralne volne debeline 100 mm, prezračevalni sloj 40 mm
  8. Paropropustna, vodotesna sekundarna strešna kritina
  9. Strešne letve 50x40 mm in kontra letve 50x50 mm
  10. Strešna kritina iz profiliranih betonskih strešnikov 330x420 mm – strešnik Adria BRAMAC
  11. Dodatni trak spodnje napenjalne folije
