stik strešnega kapa z betonsko kritino in zunanje stene s fasadnim ometom

lesena strešna konstrukcija - toplotna izolacija na špirovcih - betonska strešna kritina - toplotno izolirana zunanja stena - debeloslojni fasadni omet

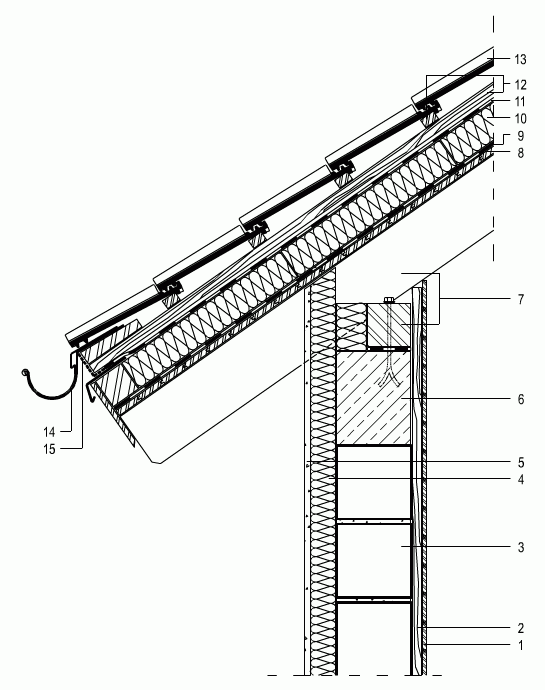

stik strešnega kapa s težko kritino in zunanje stene s fasadnim ometom



DWG DWG datoteka



Osnovni elementi detajla

  1. Lesena obloga notranje stene
  2. Lesena podkonstrukcija obloge notranjih stene
  3. Zunanja nosilna stena iz opečnih votlakov debeline 24,0 cm
  4. Toplotna izolacija zunanje zidane nosilne stene debeline 80 mm
  5. Debeloslojni zunanji silikatni omet debeline 20-30 mm
  6. AB venčni nosilec
  7. Lesena strešna konstrukcija - lega in špirovec
  8. Notranja lesena obloga ostrešja
  9. Parna zapora
  10. Toplotna izolacija strehe na špirovcih debeline 100 mm, brez prezračevalnega sloja
  11. Paropropustna, vodotesna sekundarna strešna kritina
  12. Strešne in kontra letve
  13. Strešna kritina iz opečnih zareznikov 261x420 mm
  14. Obešen polkrožen žleb
  15. Prezračevalna rešetka
