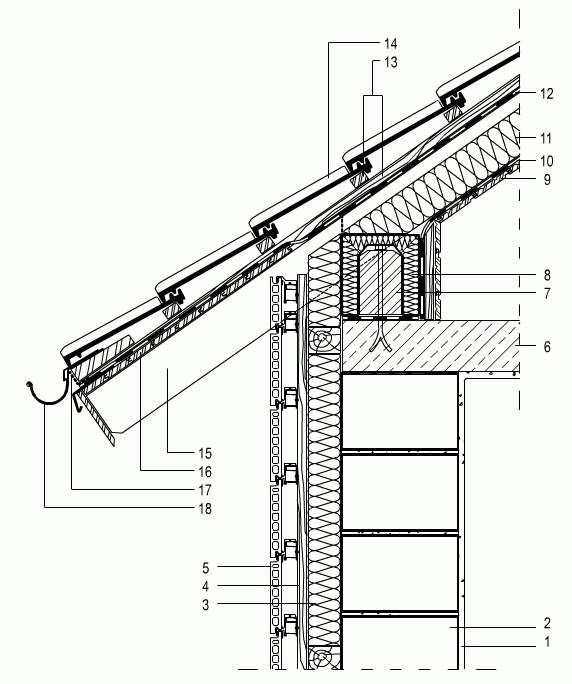

stik strešnega kapa z betonsko kritino in zunanje stene z maloformatno fasadno oblogo

lesena strešna konstrukcija - toplotna izolacija med špirovci - betonska strešna kritina - toplotno izolirana zunanja stena - maloformatne fasadne plošče na leseni podkonstrukciji

stik strešnega kapa s težko kritino in zunanje stene z maloformatno fasadno oblogo



DWG DWG datoteka



Osnovni elementi detajla

  1. Notranji omet
  2. Zunanja nosilna stena iz opečnih votlakov debeline 36,5 cm
  3. Toplotna izolacija zunanje zidane nosilne stene debeline 100 mm
  4. Lesena fasadna podkonstrukcija
  5. Opečne maloformatne fasadne plošče
  6. Nosilna AB stropna plošča
  7. Lesena strešna lega
  8. Toplotnoizolativni element
  9. Lesena obloga ostrešja
  10. Parna zapora
  11. Toplotna izolacija strehe med špirovci debeline 120 mm, s prezračevalnim slojem
  12. Paropropustna, vodotesna sekundarna strešna kritina
  13. Strešne in kontra letve
  14. Strešna kritina iz betonskih zareznikov 330x420 mm
  15. Lesen strešni špirovec
  16. Lesena obloga strešnega napušča
  17. Prezračevalna rešetka
  18. Obešen polkrožen žleb
