DWG datoteka

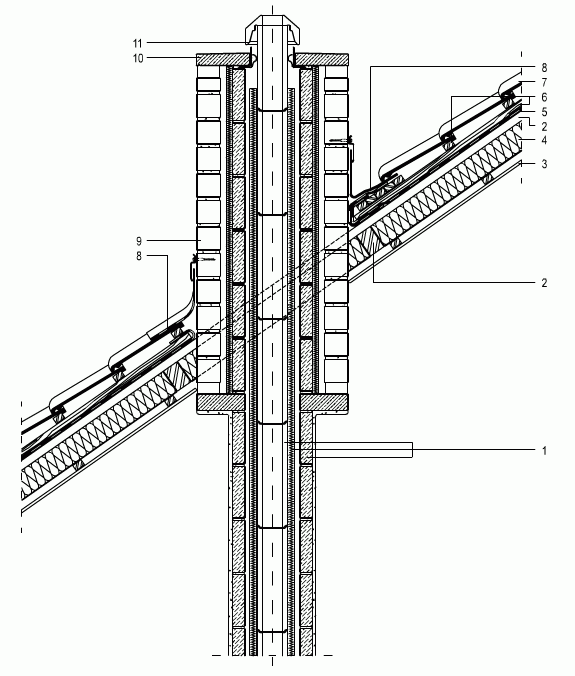

Osnovni elementi detajla

1. Večslojna tipizirana toplotno izolirana dimna tuljava
2. Lesena strešna konstrukcija
3. Obloga ostrešja iz mavčno-kartonskih plošč (enoslojno) na leseni podkonstrukciji
4. Toplotna izolacija strehe med špirovci debeline 120 mm z nalepljeno parno zaporo, s prezračevalnim slojem
5. Paropropustna, vodotesna sekundarna strešna kritina
6. Strešne in kontra letve
7. Betonska strešna kritina iz betonskih zareznikov 245x420 mm
8. Dimniška obroba
9. Opečni zid kot atmosferska zaščitna obloga dimnika
10. Zaključna tipizirana dimniška kapa iz betona
11. Zaključni pokrov ustja dimnika
